HP多缸液压圆锥机

WFP系列多缸液压圆锥破碎机

WFC-H/s Multi cylinder hydraulic cone crusher

产品简介 Product Description

伟帆WFP系列多缸液压圆锥破碎机以优异的表现和良好的客户反馈成为中国多缸液压圆锥破碎机的领先者。

WFP应用了世界最前沿的破碎机设计技术,破碎效率更高,操作更方便,更重要的是能够全面高效的解决人们普遍关心的产量、产品粒形、细粒级含量、生产维护成本以及实用性范围等方面的问题

WFP系列多缸液压圆锥破碎机广泛应用于采矿、水泥、砂石、冶金等行业种各种金属和非金属矿石的中碎、中细碎和细碎作业,尤其是在细碎和超细碎作业中表现更为卓越。

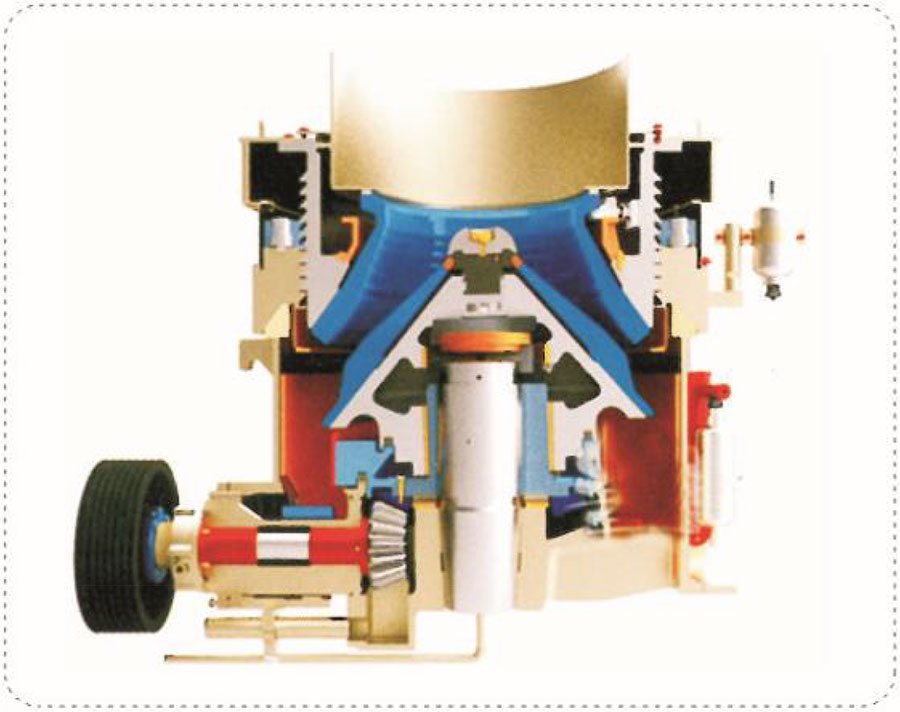

工作原理 Working principle

圆锥破动锥在偏心套带动作用下做旋摆运动,带动破碎壁对于轧臼壁间的物料进行挤压、搓碾,根据层压理论,物料受到多个方向的作用力,根据自身紋理破碎并被打磨,终形成稳定的石料颗粒,符合出料要求的从破碎壁旋摆间隙处下落,其余物料继续破碎,直至达到最终要求。

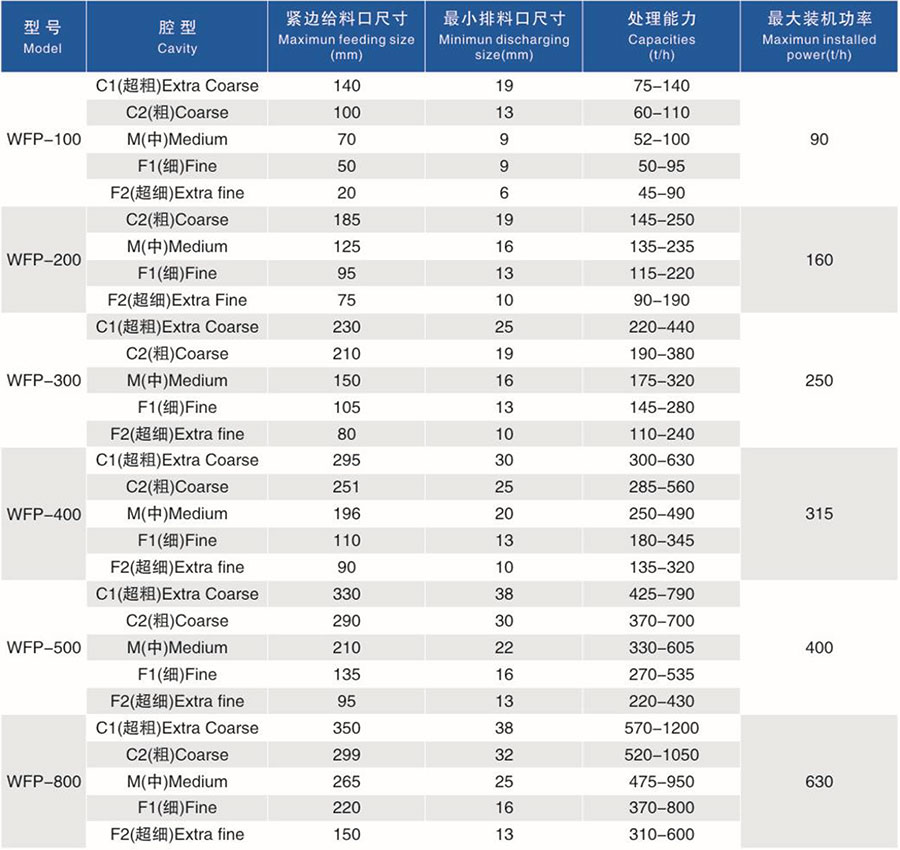

规格与情况参数 Specification and Condition Parameters

1表中生产能力是基于中等硬度,堆比重为1.6t/m3

2.破碎机是生产线中的一个组成部分因此它的性能还将有配套设备配合及正确操作,如给料、输送皮带、振动筛分支承结构等因素,根据破碎机层压破碎原理要求,因此充足给料将能完全发挥出设备的优越性能

1. Capability in table is on the basis of middle hard material with stack density of 1. 6t/m3

2. Rushing machine is an important component of product line. Its performance also needs other machine's cooperation, ike feeder, transportation beltvibrating screen and supporting etc. According to the requirement og layer pressure crushing theory, the machine will achieve theory, the machine wiachieve excellent performance when fed sufficiently

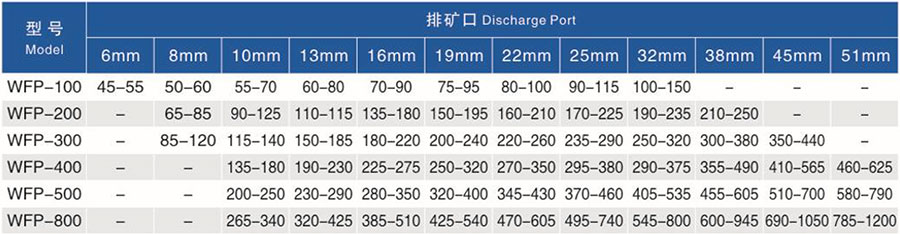

生产能力 Throughput

生产能力可作为WFP圆锥破碎机初步选型的工具表中数据基于物料松散密度1.6t/m3,瞬间取样的测定结果;在给料中细粒级含量较高闭路作业条件下,设备能力比开路作业可提高15%-30%左右。

The production capacity can be used as a tool for the preliminary selection of the WFP cone crusher. The data in the table are based on the measurement results of instantaneous sampling with the loose density of 1. 6t/m3;Under the condition of closed circuit operation, the equipment capacity can be increased by 15%-30% compared with open circuit operation.

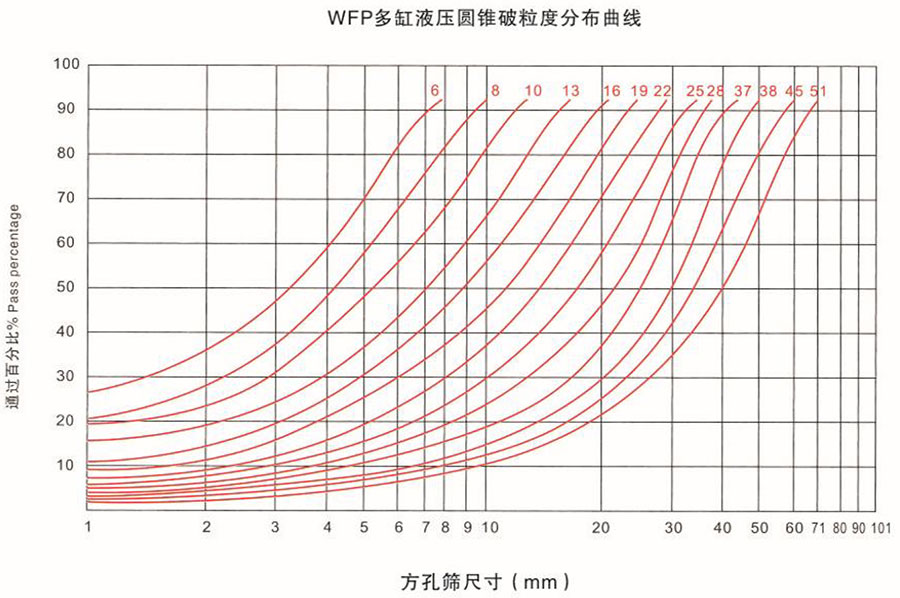

粒度分布曲线 Particle size distribution curve

粒度和生产能力与给料粒度、破碎腔型、物料密度、含水量、含土泥量等因素有关。

The particle size and production capacity are related to the feed particle size, crushing cavity, material density water content soil mud content and other factors

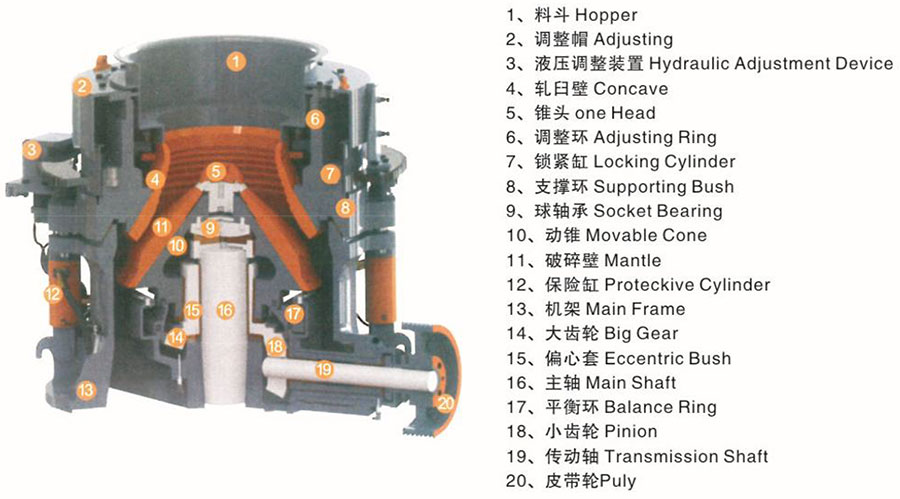

圆锥位置图 Cone Location Map

外形尺寸 Dimensions mm

1、固定式主轴,设备承载能力强,结构更加紧凑体积小,效率高。

2、通过采用粒间层压原理设计利用物料间的相互挤压,显著提高了破碎效率和细料比例,极大程度上□少针片状物料且降低易损件钢耗。

3、先进轴承设计,采用锡青铜衬套滑动轴承设计和滚动轴承相比,设备在高粉尘,高冲击环境下仍能保持超高的负载能力,且生产费用低。

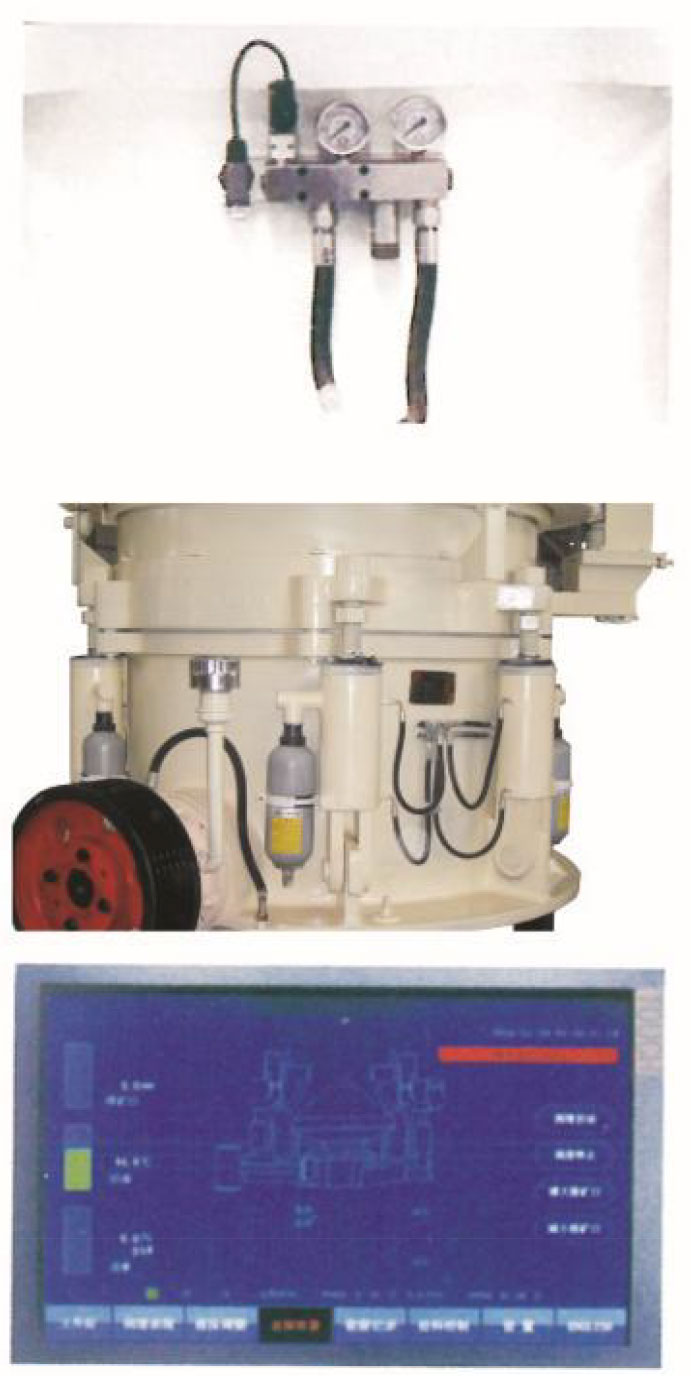

4、在水平轴回油处加装温度传感器,精准检测油温保证设备运行稳定传动系统采用螺旋伞齿轮传动可靠平稳,噪音低,使用寿命长。

5、锥体壁加厚的同时,改良衬板固定方式无需灌胶更换非常方便快捷,降低维护成本。

6、一体式液压润滑独特的稀油润滑系统设计大大提高设备使用寿命。高性能非接触式迷宫密封件,更有利于保证润滑油清洁度。

7、保险缸油路采取大通径油管,大容量蓄能器,缓冲性能更好,反应更迅速设备更安全。
