H/S系列单缸液压圆锥破碎机

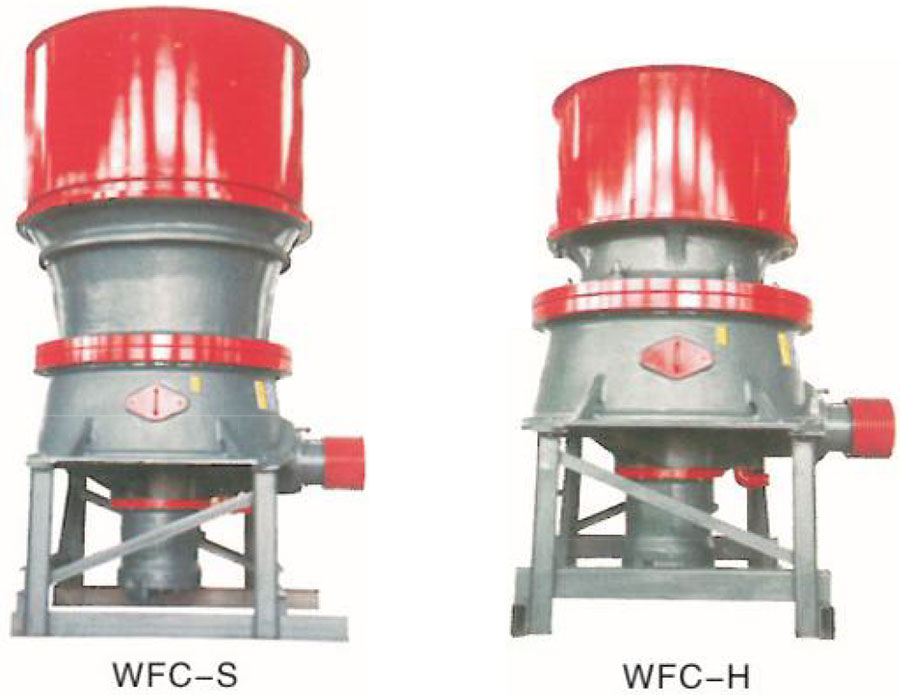

WFC-H/S系列单缸液压圆锥破碎机

WFC-H/S Single cylinder hydraulic cone crusher

产品简介 Product Description

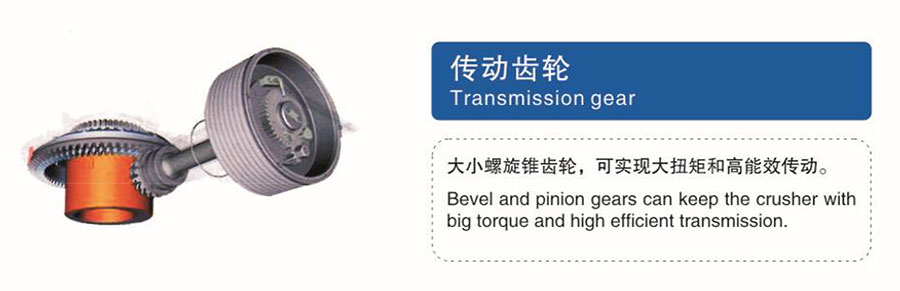

单缸液压圆锥破碎机工作时,电机通过皮带轮和三角带带动设备传动轴转动,传动轴通过大小锥齿轮带动偏心套转动,动维通过主轴在偏心套作用下做旋摆运动,故而使动锥时而靠近、时而远离轧臼壁,矿石在轧臼壁和破碎壁之间的破碎腔内不断受到挤压、冲击而破碎,破碎的物料从下部排出。

产品优势 Advantages

生产效率高、承载能力强、设备使用寿命长

设备的高效运行依靠的不是单个部件的优化设计或单个部件材料质量的提升,而是整体结构间的完美配合,我公司出品的圆锥式破碎机结合优化的强度设计,高质量的部件材料,使设备的承载能力更强,从而使破碎比更大,通过能力更强;同时优化破碎腔型、偏心距与运动参数的配合,使得破碎产品的粒度均匀,减少循环负荷,从而实现了更高的生产效率。

易于维护、运行成本低

我公司出品的单缸液压圆锥破碎机整体上设计紧凑,结构简单,所有维修工作都可在取下上机架后完成,这不仅让检查、检修更方便,同时使日常维护成本更低。

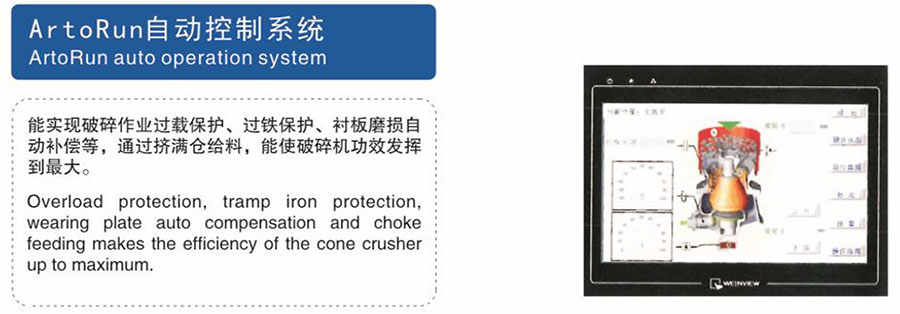

全自动控制生产过程

可实时监测破碎机内部实际负荷,自动对设备进行调节,从而优化破碎机的利用率,使破碎机在任何工作时间都能发挥其最佳性能;能自动监测并报警,显示各种运行参数。如:当衬板磨损到不能再继续使用时,参数信息会在控制盘上自动显示和报警。

多腔型适应多种工艺需求

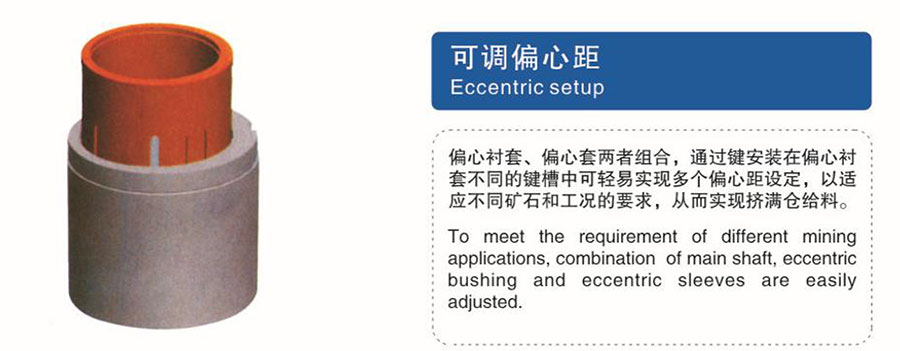

设备有多种标准破碎腔型可供选择,偏心距也可灵活变化。根据不同的生产工艺,选择合适的破碎腔型和偏心距,达到不同破碎效果,满足不同客户实际需求。

单缸液压圆锥破适合于粗碎后的二段破碎、三段以及四段的破碎工艺。在用作二段破碎时,可以将粗碎设备排料口调至最大,大大提升生产线的通过能力和产能。

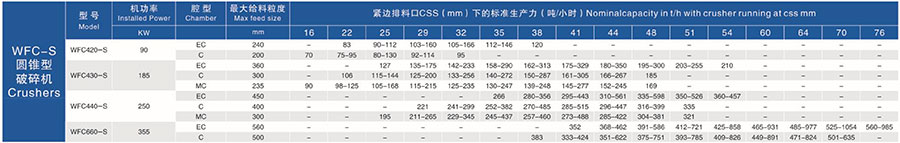

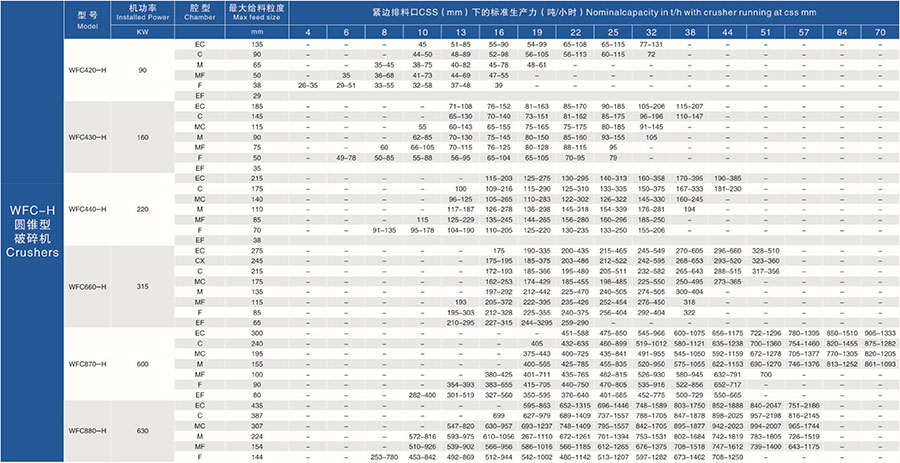

规格与性能参数 Specifications and Performance Parameters

EEF=超细 Extra Extra Fine

EF=特细 Extra Fine

EFX=准特细 Extra Fine xtra

F=细Fine

MF=中细 Medium Fine

M=中 Medium

MC=中粗 Medium Coase

C=粗 Coase

CX=准特粗 Coase Xtra

EC=特粗 Extra

生产能力,吨小时 Capacity/H

所给出的数据只是破碎生产性能大约指标,表中数据是针对堆比重为1.6T/m3千物料开路生产时的破碎机性能,并假定给料的最大粒径为破碎机允许的最大给料粒径,且不含小于破碎机紧边排矿口(css)的细物料。由于所选的偏心距,破碎比,物料的破碎功能指数(Wi),给料粒度组成循环负荷量,给料中含泥量等都会影响破碎机的破碎能力,所以对具体的应用情况,请向我们进一步咨询。

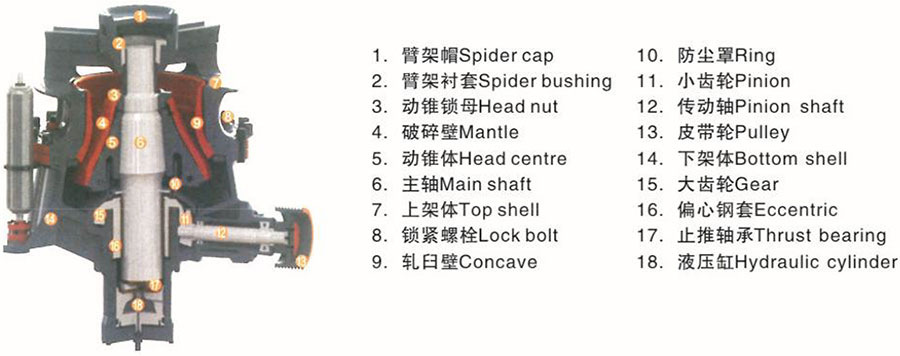

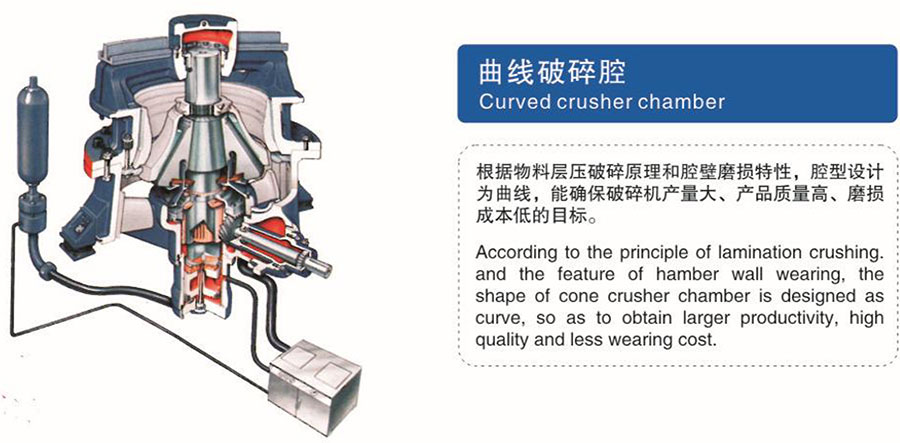

产品结构图 Product structure chart

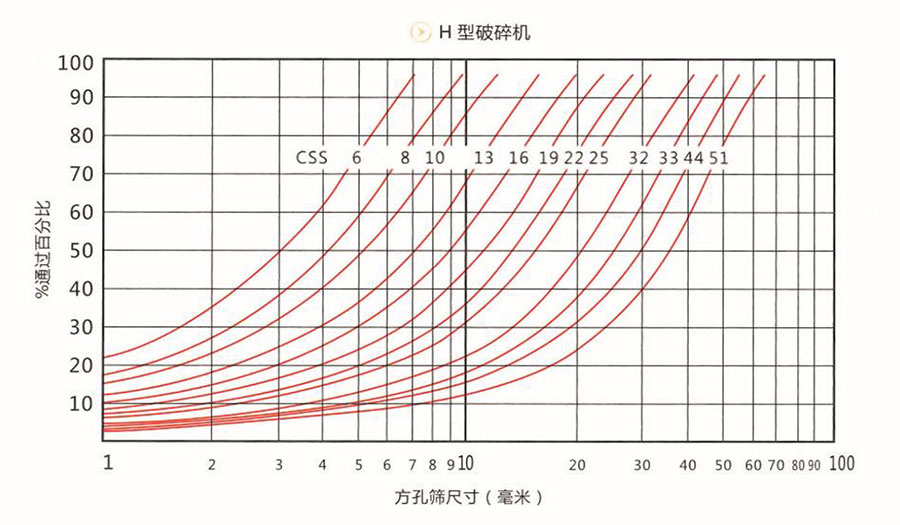

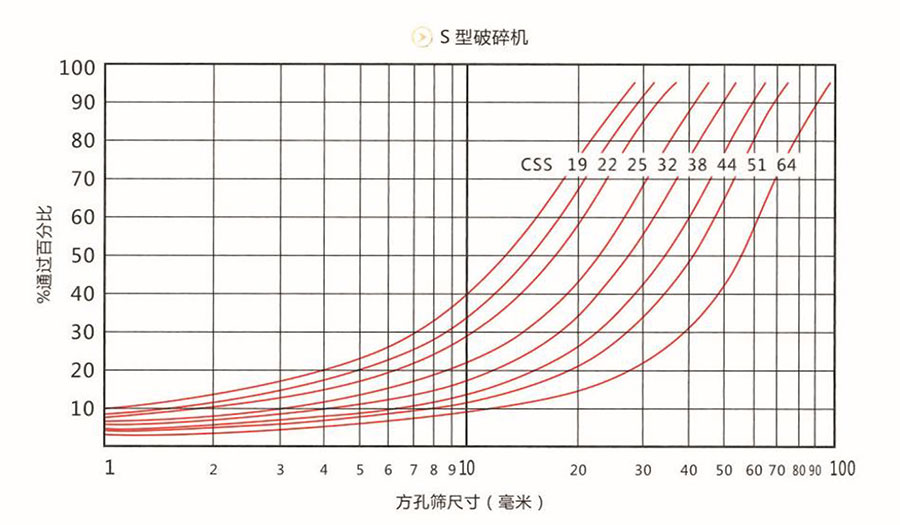

粒度分布曲线 Particle size distribution curve

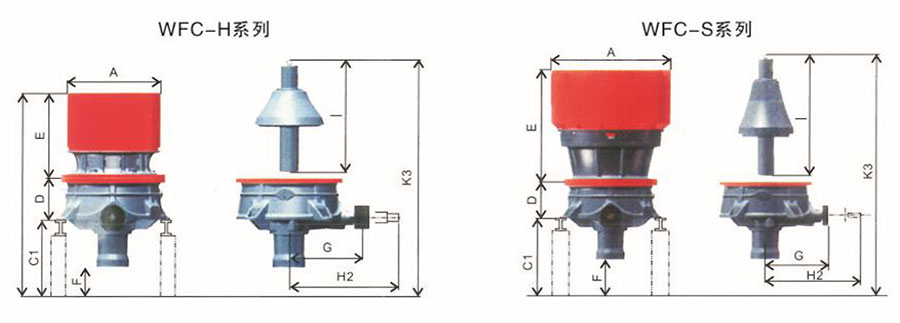

结构示意图 Structural Drawing

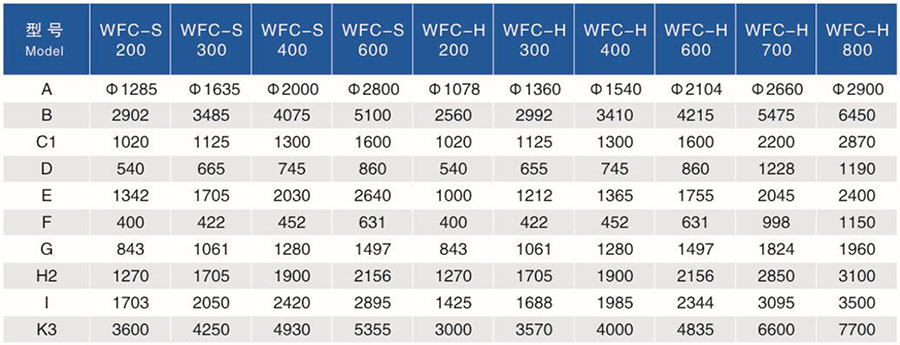

外形尺寸 Dimensions mm
